Трехфазный полупроводниковый регулятор напряжения так же известный как тиристорный регулятор мощности. Основой является тиристорный модуль с цепью интеллектуального управления. Принцип работы трехфазного регулятора напряжения следующий: сигнал постоянного тока преобразуется в цифровой и одновременно запускает тиристор. Угол прохождения тока изменяется и регулирует напряжение и мощность, благодаря этому выполняется точное поддержание температуры. Регулятор мощности широко используется в сфере отопления, например в промышленной печи, стеклоплавильной печи, печи, в сфере нефтехимии и в оборудовании для производства обуви.

1. Расчет мощности или тока для выбора трехфазный регулятор напряжения (активная нагрузка): индуктивная нагрузка увеличивается в 2-3 раза.
Одна фаза: Нагрузка (кВт)/Напряжение(В)==Ампер(A)×1.5==Ампер регулятора (A)

2. Примечание схемы соединения

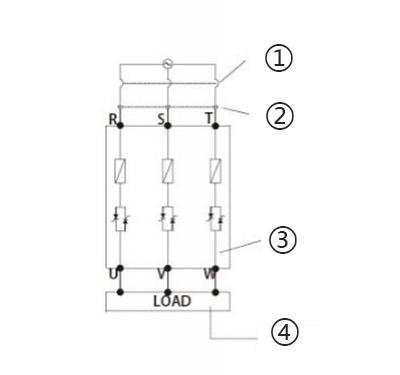

• Правила стандартного обслуживания цепи: Основная подача мощности→Без выключателя с предохранителем →электромагнитный контактор→Регулятор мощности→Нагрузка
• Во время соединения винт необходимо зафиксировать туго для предотвращения плохого контакта.
• Для предотвращения удара током или короткого замыкания вследствие падения электрических показателей, после соединения, панель должна быть накрыта крышкой безопасности, для выполнения передачи мощности.

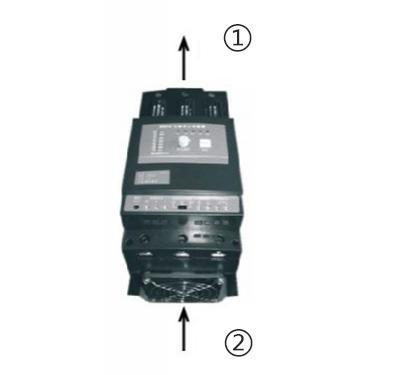

• Во время использования трехфазного регулятора напряжения внутренняя часть устройства излучает тепло, пользователь должен установить устройство вертикально, а дополнительные части с двух сторон от устройства.
• Вентиляционное отверстие в шкафу управления должно иметь сквозную вентиляцию, следовательно, пользователь должен выполнить вентиляционное отверстие или установить вентилятор в соответствии с правилами потока горячего воздуха снизу вверх.
• Не устанавливать трехфазный регулятор напряжения в условиях пара или кислотно-щелочного потока и коррозионного газа.

После отправки продукции с завода, для обеспечения безопасности, в трехфазном регуляторе напряжения настраивается режим сигнала управления 4—20мA. В случае если пользователь желает изменить настройки, необходимо снять красный чехол и смещает переключатель для выбора нужного режима. Ссылаясь к пункту 6 и установки устройства в соответствии со схемой соединения. Пользователь регулирует точную настройку для возмещения разности нагрузки или настройки сегментирования.

Примечание: Регулятор не контролирует около 50% выхода мощности: неисправность трехфазного трехпроводного изделия (HHT4-4) вследствие соединения линии ноль и клеммы нагрузки. Выходная нагрузка уравновешивается во время использования трехфазного трехпроводного изделия (HHT4-4), или же выходное напряжение изменяется. Пожалуйста, не притрагивайтесь к используемой стороне пластины с высокой температурой.
