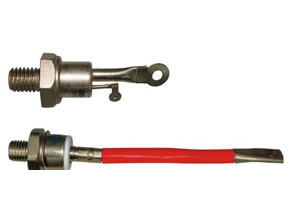

Полупроводниковый компонент (Винтового типа)

Полупроводниковый компонент (Винтового типа)

Инструкция:
ZP : Обыкновенный выпрямитель
Номинальный ток(Ir,(AV),IF(AV),IO) :300A
Номинальное напряжение(*100=VDRM或VRRM) :16

Свойства:
1.По технологии сварки Вакуумные + защитным водородом
2. Керамический корпус -со столбчатой металлической структурой
3.Болт является прямой или обратной структурой катода или анода

Применение:
1. Быстрое управление двигателем

Полупроводниковый компонент (Винтового типа) , ZP

2.Управление температурой
3. Переключатели переменного тока

Основные технические параметры

Модель Средний прямой ток IF(AV) A Максимальное напряжение при включении VTM V Обратное повторное максимальное напряжение VRRM V Обратный повторный максимальный ток IRRM mA Действующий прямой ток IFRMS A Операционная температура перехода Tj ℃ Тепловое сопротивление коры Rjc ℃/W
ZP5A 5 ≦1.6 200-2000 ≦2 7.9 -40~+125 ≦4.0
ZP10A 10 ≦1.6 200-2000 ≦2 16 -40~+125 ≦2.5
ZP20A 20 ≦1.6 200-2000 ≦6 31 -40~+125 ≦1.4
ZP30A 30 ≦1.6 200-2000 ≦6 47 -40~+125 ≦1.0
ZP50A 50 ≦1.6 200-2000 ≦12 79 -40~+125 ≦0.6
ZP100A 100 ≦1.8 200-2000 ≦12 160 -40~+125 ≦0.3
ZP200A 200 ≦1.8 200-3000 ≦12 310 -40~+125 ≦0.2
ZP300A 300 ≦1.8 200-3000 ≦15 470 -40~+125 ≦0.11
ZP500A 500 ≦1.8 200-5000 ≦15 630 -40~+125 ≦0.068
