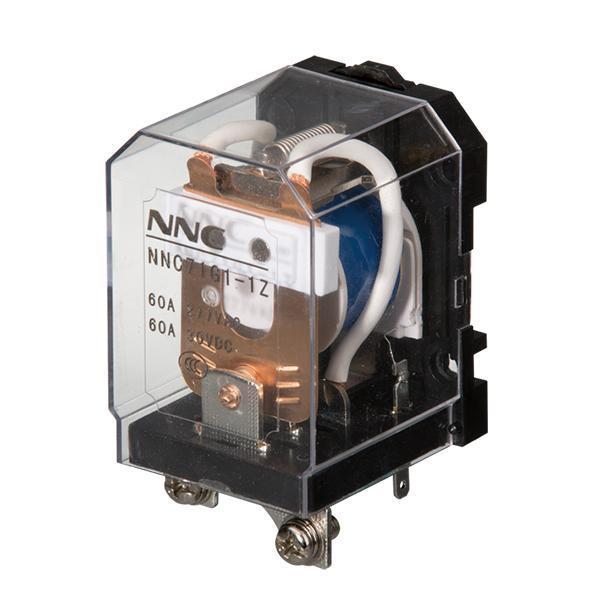

Мощное электромагнитное реле NNC71G1 (JQX-58F)

Мощное электромагнитное реле NNC71G1 (JQX-58F) используется в бытовых электроприборах, механическом управлении, промышленном оборудовании, промышленной и автоматической системе управления, сельскохозяйственном оборудовании и передачи и распределения мощности, и так далее.

Особенности
  • Мощное электромагнитное реле NNC71G1 (JQX-58F) имеет перекидной контакт, который включает одну группу (60A) .
  • Большая мощность: 60A
  • Устройство имеет прикручиваемый и реечный тип установки.
Маркировка

CCC:2011010303471251

Объяснение обозначений модели
Параметры контакта реле
Конфигурации контактов 1Z,1H,1D
Контактная нагрузка 60A
Макс.напряжение переключения 240VAC 60A 28VDC 60A
Материал контактов реле Сплав серебра
Электромагнитная катушка реле
Номинальное напряжение в DC12V DC24V DC110V DC220V
Номинальный ток (±10%) мA 167 83.3 18.2 9
Сопротивление обмотки(±10%) Ом 71.8 288 6044 24444
Номинальная мощность Вт 2.0
Напряжение втягивания(Макс.)в Ниже 75%
Напряжение отпадания(Мин.)в Выше 10%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Номинальное напряжение в AC12V AC24V AC110V AC220V
Номинальный ток (±10%) мA 716.7 358 78.2 39
Сопротивление обмотки(±10%) Ом 5.9 23.4 492 1974
Номинальная мощность Вт 8.6VA
Напряжение втягивания(Макс.)в Ниже 80%
Напряжение отпадания(Мин.)в Выше 30%
Допустимое напряжение(Макс.)в Номинальное напряжение ×110%
Характеристики электромагнитного реле NNC71G1 (JQX-58F)
Напряжение обмотки DC:6 - 220V AC:6-380V
Время срабатывания ≤25мс
Время отпускания ≤15мс
Выдерживаемое напряжение Между контактами одной полярности 1500V AC/мин(ток утечки 1мA)
между контактами разной полярности 1500V AC/мин(ток утечки 1мA)
между контактом и катушкой 2500V AC/мин(ток утечки 1мA)
Сопротивление изоляции 200 Ом(500VDC)
Размер 68×47×60мм
Вес Около 170г

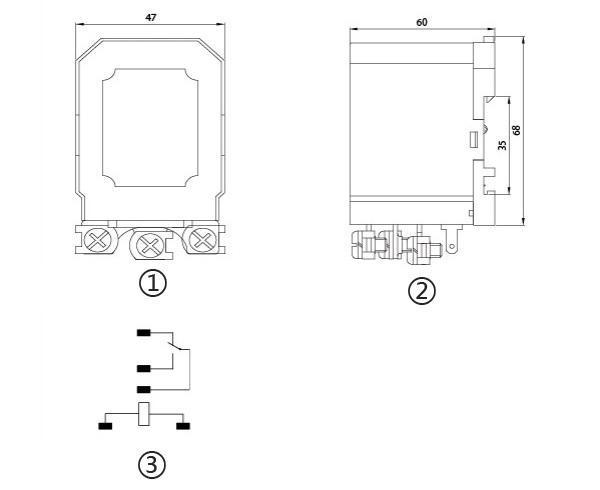

Размер и установка
Размер и установка

① Вид спереди; ② Вид сбоку; ③ Схема соединения;
