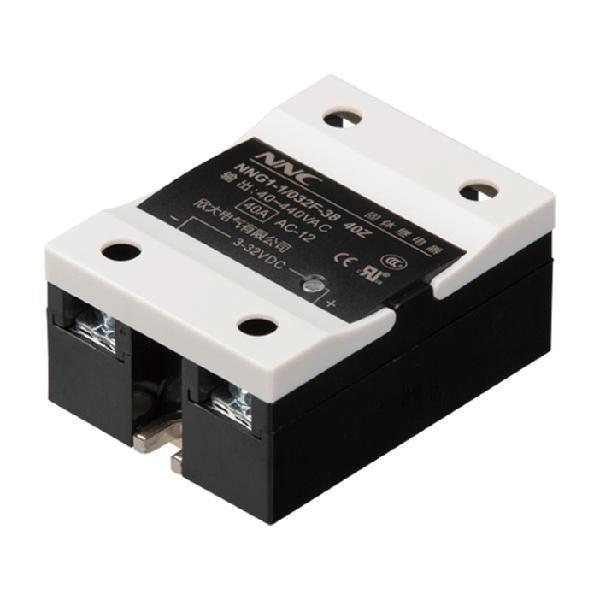

Улучшенное однофазное твердотельное реле NNG1-1/032F-22,38 DC-AC
Улучшенное однофазное твердотельное реле NNG1-1/032F-22, 38 DC-AC 10A-120A используется в сфере автоматического управления, например для сигнального света, сцинтиллятора, системы управления освещения, инструментов и аппаратов, медицинского оборудования, копировального устройства, стиральной машины, противопожарного оборудования и системы обеспечения безопасности, а так же используется как переключатель в мощном конденсаторе для компенсации фактора мощности сети. В дополнении однофазное реле NNG1-1/032F-22, 38 DC-AC 10A-120A широко используется в неблагоприятных условиях и в случае частых переключений, например химическая и угольная промышленность, в которых необходимо предотвратить взрыв, обвал, грязь и разрушения.
| Управляющее напряжение | 032:3-32VDC |
| Управляющий ток | 6-25mA |
| Напряжение включения | 3VDC |
| Напряжение выключения | 1VDC |
| Обратное напряжение | 32VDC |
| Нагрузочное напряжение | 22:24-240VAC 38:40-440VAC |
| Ток нагрузки | 10,15,20,25,30,40,60,80,100,120A |
| Напряжение переходного процесса | 22:600VAC 38:900 VAC |
| Падение напряжения (для перехода во включенное состояние) | AC:≤1.6VAC |
| Время включения-отключения | AC:≤10mS |
| Ток утечки в закрытом состоянии | AC:≤10mA |
| Электрическая прочность диэлектрика | ≥2500VAC |
| Изоляционное сопротивление | Тестирование при 500MΩ,500VDC |
| Температура окружающей среды | -30℃~80℃ |
| Вид установки | Установка винтами |
| Вес реле | 10≈90г 40A≈95г 80A≈100г |
| Размер | 60×45×27.5 мм |
| Примечание | В случае если нагрузка более 10А, устанавливается радиатор; в случае превышения рабочей температуры 80℃ устройство охлаждается вентилятором. |
① Размеры; ② Установочный размер; ③ Схема соединения; ④ Подача управляющего напряжения ⑤ Входное реле ⑥ ТТР ⑦Выходное реле ⑧ Нагрузка ⑨ Подача мощности, поглощаемой в нагрузке.
