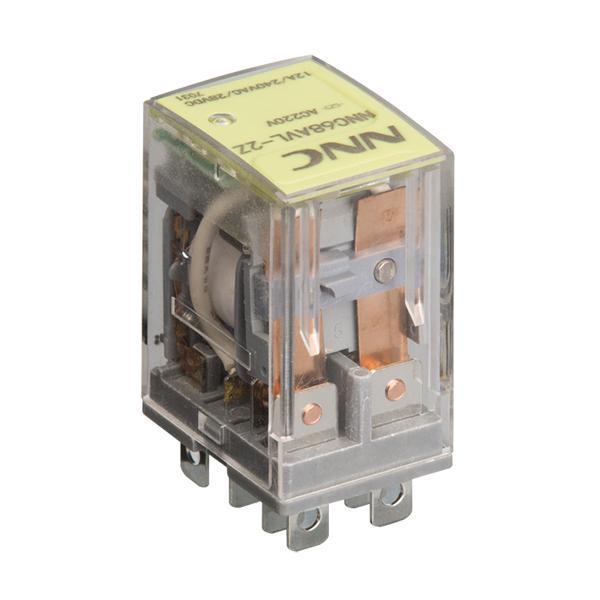

Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z)
Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
- Электромагнитное реле NNC68AVL-2Z (релейный переключатель JQX-13F-2Z) имеет перекидной контакт, который включает одну группу 12A.
- Устройство приваривается на плату печатной схемы и имеет розеточный тип подключения.
CCC: 2011010303473351
CQC: CQC14002115332
CE: 5399090516
TUV: R50260442
UL:E235027
| Конфигурации контактов | 2Z,2H,2D |
| Контактная нагрузка | 12A |
| Макс.напряжение переключения | 240VAC 12A 28VDC 12A |
| Материал контактов реле | Сплав серебра |
| Номинальное напряжение в | DC12V | DC24V | DC110V | DC220V |
| Номинальный ток (±10%) мA | 75 | 37.5 | 8 | 4 |
| Сопротивление обмотки(±10%) Ом | 160 | 640 | 13750 | 55000 |
| Номинальная мощность Вт | 0.9W | |||
| Напряжение втягивания(Макс.)в | Ниже 75% | |||
| Напряжение отпадания(Мин.)в | Выше 10% | |||
| Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
| Номинальное напряжение в | AC12V | AC24V | AC110V | AC220V |
| Номинальный ток (±10%) мA | 100 | 50 | 10.9 | 5.4 |
| Сопротивление обмотки(±10%) Ом | 42 | 168 | 3532 | 14259 |
| Номинальная мощность Вт | 1.2VA | |||
| Напряжение втягивания(Макс.)в | Ниже 80% | |||
| Напряжение отпадания(Мин.)в | Выше 30% | |||
| Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
| Напряжение обмотки | DC6V-220V, AC6V-380V | |
| Время срабатывания | ≤15ms | |
| Время отпускания | ≤10ms | |
| Выдерживаемое напряжение | Между контактами одной полярности | 1000В AC/мин(ток утечки 1мA) |
| между контактами разной полярности | 1000В AC/мин(ток утечки 1мA) | |
| между контактом и катушкой | 1500В AC/мин(ток утечки 1мA) | |
| Размер | 27.3 ×21×36.5 мм | |
| Вес | около 35г | |

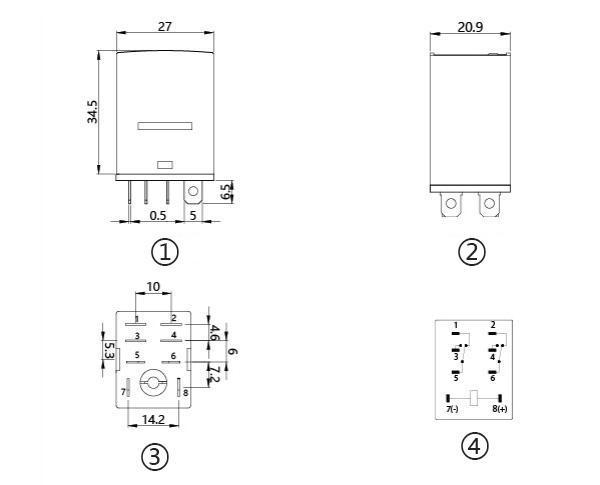

① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
