Электромагнитное реле NNC68X-3Z (релейный мини переключатель HH53P)
Электромагнитное реле NNC68X-3Z (релейный мини-переключатель HH53P) используется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Электромагнитное реле NNC68X-3Z (релейный мини-переключатель HH53P) имеет перекидной контакт, который включает две группы 3A и три группы 3A.
- Устройство приваривается на плату печатной схемы.
Объяснение обозначений модели
Параметры контакта реле
| Конфигурации контактов | 3Z,3H,2D |
| Контактная нагрузка | 3A |
| Макс.напряжение переключения | 240VAC 3A 28VDC 3A |
| Материал контактов реле | Сплав серебра |
Электромагнитная катушка реле
| Номинальное напряжение в | DC6V | DC12V | DC24V | DC110V |
| Номинальный ток (±10%) мA | 200 | 100 | 50 | 11 |
| Сопротивление обмотки(±10%) Ом | 30 | 120 | 480 | 10000 |
| Номинальная мощность Вт | 1.2Вт | |||
| Напряжение втягивания(Макс.)в | Ниже 75% | |||
| Напряжение отпадания(Мин.)в | Выше 10% | |||
| Допустимое напряжение(Макс.)в | Номинальное напряжение ×110% | |||
Характеристики электромагнитного реле NNC68X-3Z (релейный мини-переключатель HH53P)
| Напряжение обмотки | DC:3 - 110V | |
| Время срабатывания | ≤15ms | |
| Время отпускания | ≤10ms | |
| Выдерживаемое напряжение | Между контактами одной полярности | 1000В AC/мин(ток утечки 1мA) |
| между контактами разной полярности | 1500В AC/мин(ток утечки 1мA) | |
| между контактом и катушкой | 1500В AC/мин(ток утечки 1мA) | |
| Размер | 26.6 × 18.1 ×23.6мм | |
| Вес | около 30г | |

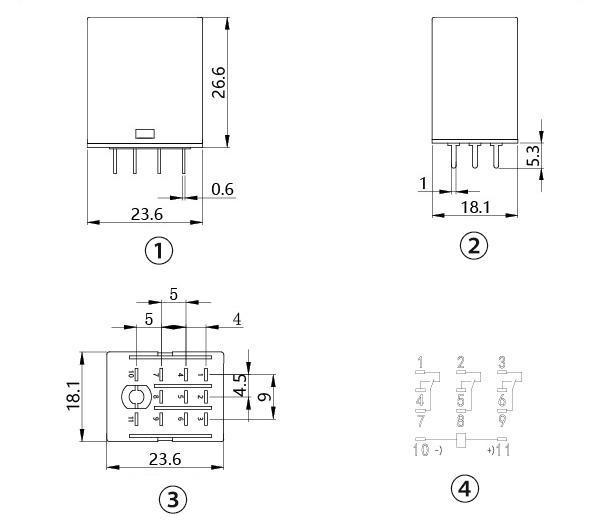

Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
