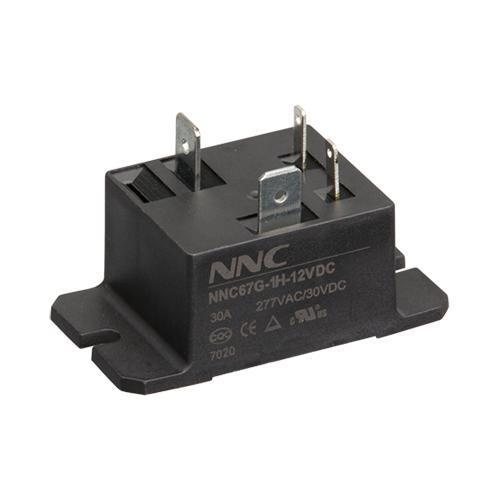

Миниатюрное электромагнитное реле NNC67G
Миниатюрное электромагнитное реле NNC67G применяется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
Особенности
- Высокомощный контакт: 30A 40A
- Миниатюрное электромагнитное реле NNC67F имеет вилочный и фланцевый режим установки
Маркировка
CQC:CQC14002106906
CE:5398080516
TUV:R50301238
UL:E235027
Объяснение обозначений модели
Параметры контакта реле
| Конфигурации контактов | 1Z,1H,1D | ||
| Контактная нагрузка | 30A | 40A | |
| Макс.напряжение переключения | 277в AC 30A 30в DC 30A | 277в AC 40A 30в DC 40A | |
| Материал контактов реле | серебряный сплав | ||
Электромагнитная катушка реле
| Номинальное напряжение в | DC6в | DC12в | DC24в | DC48в | |
| Номинальный ток (±10%) мA | 155 | 77.5 | 38.7 | 19.3 | |
| Сопротивление обмотки(±10%) Ом | 39 | 155 | 620 | 2487 | |
| Номинальная мощность Вт | 0.93W | ||||
| Напряжение втягивания(Макс.)в | Ниже 75% | ||||
| Напряжение отпадания(Мин.)в | Более 10% | ||||
| Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | ||||
| Номинальное напряжение в | AC12в | AC24в | AC110в | AC220в | |
| Номинальный ток (±10%) мA | 100 | 50 | 11 | 5.5 | |
| Сопротивление обмотки(±10%) Ом | 42 | 168 | 3500 | 14000 | |
| Номинальная мощность Вт | 1.2VA | ||||
| Напряжение втягивания(Макс.)в | Ниже 80% | ||||
| Напряжение отпадания(Мин.)в | Более 30% | ||||
| Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | ||||
Характеристика миниатюрного электромагнитного реле NNC67G
| Напряжение обмотки | DC3в-110в, AC6в-240в | |
| Время срабатывания | ≤10МС | |
| Время отпускания | ≤5МС | |
| Выдерживаемое напряжение | Между контактами одной полярности | 1800в AC/мин(ток утечки 1мA) |
| между контактами разной полярности | / | |
| между контактом и катушкой | 2500,4500 вAC/мин(ток утечки 1мA) | |
| Размер | 32.5× 27.5 × 20 мм | |
| 50.2× 27.5 × 20мм | ||
| Вес | Около 30г | |
Размер и установка
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
