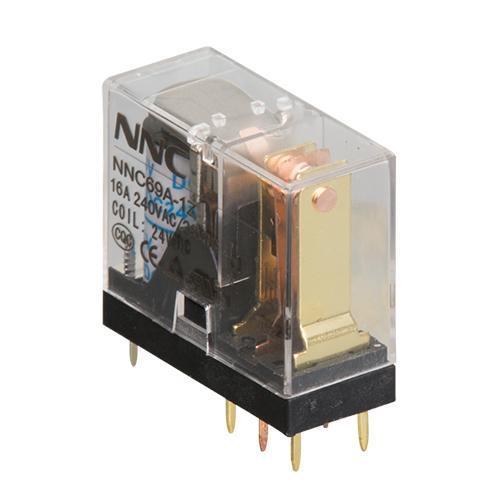

Миниатюрное электромагнитное реле NNC69A-1Z
Миниатюрное электромагнитное реле NNC69A-1Z применяется в бытовых электроприборах, схемной плате блока управлением процессора (БУП), промышленной и автоматической системе управления, и так далее.
- Маленький размер, небольшой вес, стойкость к ударным нагрузкам, высокая чувствительность и долгий срок службы.
- Высокомощный контакт
- Миниатюрное электромагнитное реле NNC69A-1Z приваривается на плату печатной схемы.
CCC: 2011010303471250
CE: 5400090516
UL: E235027
| Конфигурации контактов | 1Z,1H,1D | ||
| Контактная нагрузка | 10A | 16A | |
| Макс.напряжение переключения | 240в AC 10A 28в DC10A | 240в AC 16A 28в DC 16A | |
| Материал контактов реле | серебряный сплав | ||
| Номинальное напряжение в | DC12в | DC24в | DC48в | DC110в | |
| Номинальный ток (±10%) мA | 44 | 22 | 11 | 4.8 | |
| Сопротивление обмотки(±10%) Ом | 272 | 1090 | 4363 | 22916 | |
| Номинальная мощность Вт | 0.53 | ||||
| Напряжение втягивания(Макс.)в | Ниже 75% | ||||
| Напряжение отпадания(Мин.)в | Более 10% | ||||
| Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | ||||
| Номинальное напряжение в | AC12в | DC24в | DC110в | DC220в | |
| Номинальный ток (±10%) мA | 83 | 42 | 9 | 5 | |
| Сопротивление обмотки(±10%) Ом | 50 | 202 | 4278 | 17111 | |
| Номинальная мощность Вт | 1.0va | ||||
| Напряжение втягивания(Макс.)в | Ниже 75% | ||||
| Напряжение отпадания(Мин.)в | Более 100% | ||||
| Допустимое напряжение(Макс.)в | Номинальное напряжение×110% | ||||
| Напряжение обмотки | DC:3 – 110в AC:6-240в | ||
| Время срабатывания | ≤20МС | ||
| Время отпускания | ≤10МС | ||
| Выдерживаемое напряжение | Между контактами одной полярности | 1200в AC/мин(ток утечки 1мA) | |
| между контактами разной полярности | / | ||
| между контактом и катушкой | 5000в AC/мин(ток утечки 1мA) | ||
| Размер | 29× 13 × 25.5мм | ||
| Вес | Около 17г | ||
① Вид спереди; ② Вид сбоку; ③ Установочный размер; ④ Схема соединения
